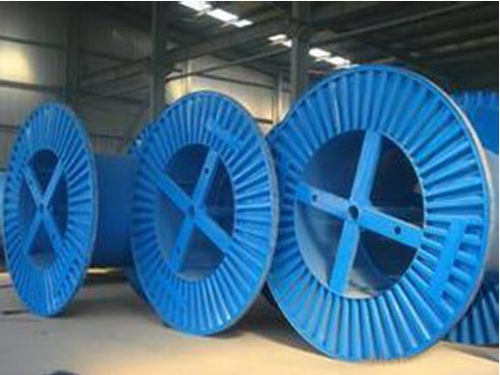

样品图片示例

1、电缆轴盘-电缆线相互交叉时，高压电缆应在低压电缆下方。如果其中一条电缆在交叉点前后1m范围内穿管保护或用隔板隔开时，小允许距离为0.15m。 　　
   2、电缆线与热力管道接近或交叉时，如有隔热措施，平行和交叉的小距离分别为0.5m和0.15m。 　　
   3、电缆线与铁路或道路交叉时应穿管保护，保护管应伸出轨道或路面2m以外。
   4、电缆线与建筑物基础的距离，应能保证电缆埋设在建筑物散水以外；电缆引入建筑物时应穿管保护，保护管亦应超出建筑物散水以外。 　　
   5、直接埋在地下的电缆与一般接地装置的接地之间应相距0.15~0.5m；直接埋在地下的电缆埋设深度，一般不应小于0.7m，并应埋在冻土层下。
